Een bouwplaats staat nooit stil. Toch moet je de ruimte, constructie en maatvoering nauwkeurig vastleggen. Met een laserscanner bouw verzamel je in korte tijd veel ruimtelijke informatie, zonder elk punt handmatig te meten.
Bij 3D-laserscanning meet de scanner afstanden met snelle laserpulsen. Zo ontstaan duizenden meetpunten van wanden, vloeren, plafonds en installaties. Samen geven deze punten een helder beeld van de bestaande situatie.
In dit artikel lees je hoe laserstralen werken en hoe scanpunten veranderen in een digitale pointcloud. Ook ontdek je hoe je een bouwplaats meet voor ontwerp, uitvoering en controle.
Verder komen toepassingen aan bod, zoals nauwkeurig inmeten, renovatie, as-built-registratie, BIM en clashdetectie. Tot slot zie je waar je op let bij een digitale bouwmeting, zoals zichtlijnen, voorbereiding en weersomstandigheden.

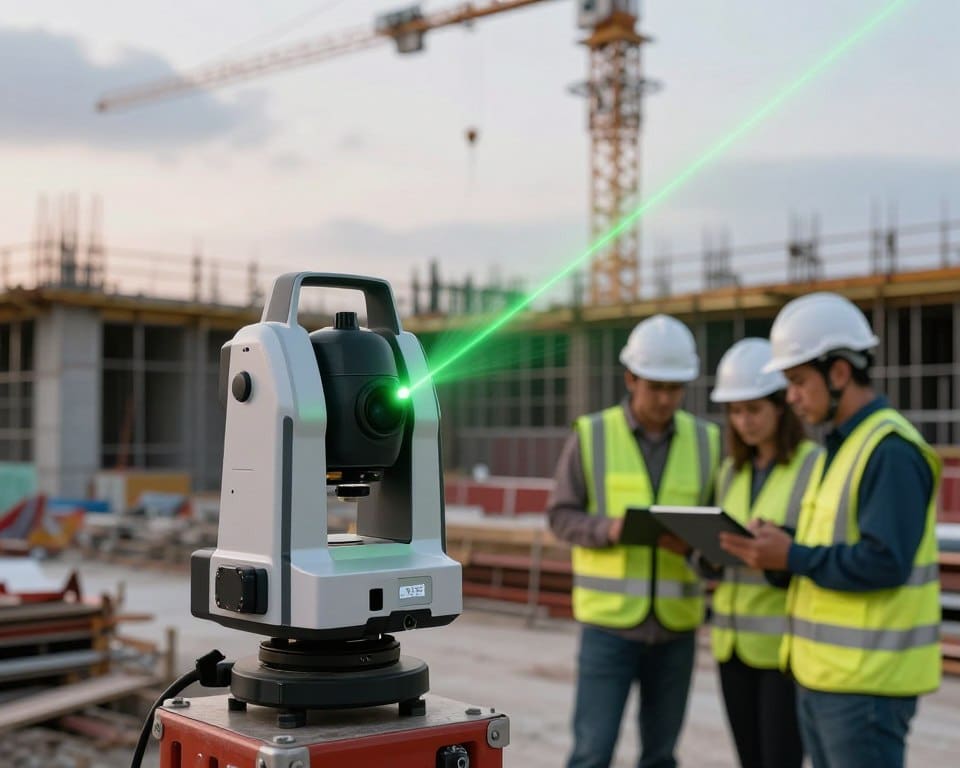

Wat is een laserscanner bouw en hoe werkt de techniek?
Een laserscanner voor de bouw legt snel en nauwkeurig de vorm van een ruimte vast. Het apparaat meet afstanden en richtingen naar wanden, vloeren, kolommen en leidingen. Zo ontstaat een digitale weergave van de bouwplaats.
De werking van laserstralen en 3D-metingen
Een bouwlaser scanner zendt duizenden laserpulsen per seconde uit. Elke puls raakt een oppervlak en keert terug naar het instrument. De scanner berekent de afstand op basis van de looptijd van het licht.
Een draaiende kop registreert de richting van elke meting. Samen vormen afstand en richting een ruimtelijk punt. Met deze 3D-meetapparatuur meet je grote oppervlakken zonder elk punt handmatig aan te wijzen.
Van scanpunten naar een digitale pointcloud
Elke meting levert één scanpunt op. Een reeks scans bevat al snel duizenden tot miljoenen punten. Software voegt deze punten samen tot een digitale pointcloud bouw.
In de pointcloud herken je de vorm van constructies en installaties. Referentiepunten, targets of automatische herkenning koppelen meerdere scans aan elkaar. Zo komen alle metingen in één coördinatensysteem te staan.
De verzamelde ruimtelijke data kun je gebruiken voor tekeningen, controles en digitale modellen. De kwaliteit hangt af van de scanner, de opstelling en het zicht op het oppervlak.
Het verschil tussen een laserscanner en traditionele meetapparatuur
Een meetlint, waterpas of total station legt meestal losse punten vast. Een laserscanner registreert vrijwel een volledig oppervlak. Je verzamelt zo veel detail in korte tijd.
Bij laserafstandmeting blijft een vrije zichtlijn nodig. Obstakels, glas, stof en donkere materialen kunnen de meting beïnvloeden. Een zorgvuldige opstelling en goede registratie bepalen de bruikbaarheid van het resultaat.
Laserscanner bouw gebruiken voor nauwkeurig inmeten
Een goede voorbereiding vormt de basis voor nauwkeurig inmeten bouw. Bepaal vooraf welke ruimtes, wanden en installaties je nodig hebt. Controleer de toegang en plan de metingen op een rustig moment.
Ruim losse materialen en kleine obstakels zoveel mogelijk op. Houd personen en machines uit de scanzone. Zo voorkom je storende punten en schaduwplekken in de meetdata.
Een bouwplaats voorbereiden op een scan
Maak een eenvoudig plan met vaste scanposities. Kies punten met zicht op meerdere delen van de ruimte. Zorg voor voldoende overlap tussen opeenvolgende scans. Dit helpt bij een betrouwbare registratie.
- Controleer of alle ruimtes toegankelijk zijn.
- Markeer zones met kabels, machines of verkeer.
- Leg vast welke details extra aandacht vragen.
Met deze aanpak kun je een bouwplaats scannen zonder onnodige onderbrekingen. Je houdt zicht op de meetroute en verkleint de kans op ontbrekende gegevens.
Wanden, vloeren en constructies digitaal vastleggen
De scanner legt de vorm van wanden, vloeren en plafonds vast. Gevels, staalconstructies, leidingen en sparingen komen eveneens in beeld. Zo kun je de bestaande situatie meten zonder elk punt handmatig op te nemen.
De scanner verzamelt veel meetpunten vanuit iedere positie. Beweeglijke objecten herken je later als storende data. Die punten verwijder je tijdens de controle. Een vaste werkwijze houdt de bestanden helder en bruikbaar.
Scans combineren tot een compleet 3D-model
Na de metingen voeg je de losse scans samen. De software zoekt herkenbare punten in de overlap. Met controlepunten en een goede scanregistratie beperk je afwijkingen tussen de scanposities.
Je controleert de aansluiting van vloeren, wanden en constructies. Daarna kun je doorsneden, orthofo’s en CAD-tekeningen maken. De verzamelde informatie vormt de basis voor een bruikbaar 3D-model bouw voor ontwerp en uitvoering.
Toepassingen van 3D-laserscanning op de bouwplaats
Met 3D-laserscanning leg je de bouwplaats snel en nauwkeurig vast. Je gebruikt de pointcloud voor controle, renovatie en digitale samenwerking. Zo werk je met actuele meetgegevens in elke bouwfase.
Controle van maatvoering en bouwkwaliteit
Je kunt de pointcloud vergelijken met het ontwerp. Zo zie je of wanden, vloeren, kolommen en sparingen op de juiste plaats staan. Ook installaties worden zichtbaar in één meetbeeld.
Wil je de bouwkwaliteit controleren, dan vallen afwijkingen vroeg op. Een verkeerd geplaatste wand of vloer kan zo sneller worden hersteld. Dit helpt om extra werk en vertraging te beperken.
As-built-metingen en renovatieprojecten
Bij een as-built meting leg je de werkelijke situatie vast. Dit is nuttig wanneer oude tekeningen ontbreken of niet meer kloppen. De scan toont de exacte positie van constructies, leidingen en afwerkingen.
Ga je een bestaand pand renoveren, dan geeft renovatie inmeten een betrouwbare basis. Je gebruikt de gegevens voor het ontwerp, de werkvoorbereiding en prefabricage. Zo passen nieuwe onderdelen beter op de bestaande bouw.
BIM, clashdetectie en digitale bouwmodellen
Je kunt de pointcloud koppelen aan een BIM-model. Binnen BIM bouw controleer je de relatie tussen constructies en installaties. Denk aan ventilatiekanalen, kabelgoten en draagbalken.
Met clashdetectie spoor je geometrische conflicten op voordat de uitvoering start. Regelmatige scans helpen je de voortgang te volgen en wijzigingen vast te leggen. Dezelfde gegevens ondersteunen de oplevering en digitale projectdocumentatie.
Voordelen en aandachtspunten van laserscanning in de bouw
De voordelen laserscanning zijn duidelijk: je legt in korte tijd veel informatie vast. Daardoor kun je efficiënter meten op de bouw en hoef je minder vaak naar de locatie. De digitale scan blijft beschikbaar voor controle, werkvoorbereiding en overleg.
Een hoge nauwkeurigheid laserscanner helpt om maatverschillen vroeg te ontdekken. Zo kun je meetfouten voorkomen en de kwaliteit beter bewaken. Dit verkleint de kans op herstelwerk en kan de kosten van het bouwproject beperken.
Een goede voorbereiding blijft belangrijk. Reflecterende, transparante en donkere oppervlakken kunnen de meting verstoren. Ook obstakels, beperkte zichtlijnen en te weinig referentiepunten kunnen delen van de ruimte onvolledig vastleggen.
Leg daarom vooraf het detailniveau, de tolerantie, het coördinatensysteem en het gewenste bestandsformaat vast. Controleer de registratie en de pointcloud zorgvuldig voordat je de gegevens gebruikt voor uitvoering, fabricage of oplevering.
