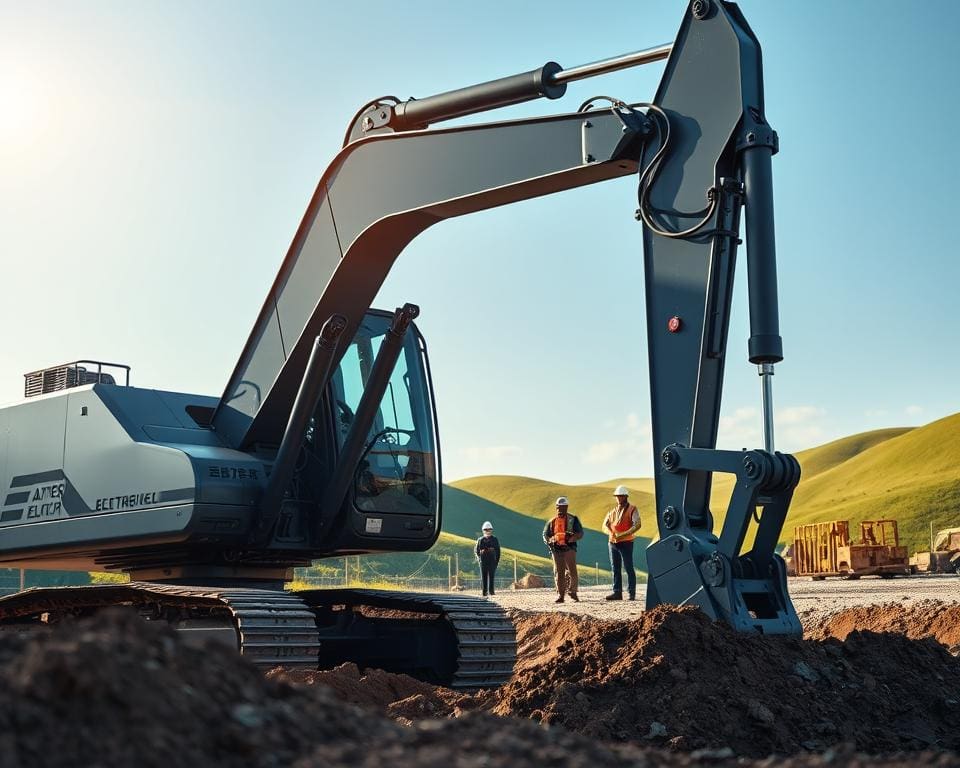

Een elektrische graafmachine vervangt de dieselmotor door een elektrische aandrijflijn. Die bestaat uit een accu, vermogenselektronica, elektromotoren en hydraulische systemen. Zo ontstaat een stille elektrische bouwmachine voor werk in steden, hallen en andere gevoelige omgevingen.
Het basiswerk blijft hetzelfde. Je graaft, verplaatst grond, egaliseert terreinen en hijst materialen. Ook in kleine ruimtes blijft een elektrische minigraver praktisch. Het grote verschil zit onder de motorkap: een hoogspanningsaccu en omvormers nemen de plaats in van de dieselmotor en brandstoftank.
Elektrisch werken betekent niet dat de hydrauliek verdwijnt. De elektromotor drijft hydraulische pompen aan. Die leveren de kracht voor de giek, arm, bak en verschillende aanbouwdelen. Daarmee blijft de vertrouwde bediening behouden, terwijl emissievrij graven op de bouwplaats mogelijk wordt.
Fabrikanten zoals Volvo Construction Equipment, Komatsu, Caterpillar, JCB en Wacker Neuson ontwikkelen accu graafmachines voor uiteenlopende toepassingen. In dit artikel ontdek je hoe de werking elektrische graafmachine samenhangt met directe aandrijving, nauwkeurige besturing en batterijmanagement. Die combinatie bepaalt het vermogen, de werktijd, de laadsnelheid en de betrouwbaarheid.
Hoe werkt een elektrische graafmachine?
Een accu elektrische graafmachine zet opgeslagen stroom om in beweging en graafkracht. De energie voedt de aandrijving, de hydrauliek, de cabine, verlichting, sensoren en andere elektrische systemen. Zo werkt de machine zonder dieselmotor op de bouwplaats.
De werking bestaat uit drie delen: energie opslaan, elektrisch vermogen regelen en hydraulische kracht opbouwen. Je ziet dit terug in de accu, de motoren, de omvormer en de hydraulische installatie.
De rol van de accu en het batterijmanagementsysteem
Een lithium-ionaccu bouwmachine gebruikt meestal een pakket met een hoge energiedichtheid. Zo’n accu is herlaadbaar en biedt een gunstige verhouding tussen gewicht en capaciteit. De accucapaciteit wordt uitgedrukt in kilowattuur, ofwel kWh. Dit getal zegt vooral iets over de mogelijke werktijd.
Het beschikbare vermogen staat in kilowatt, of kW. Dit bepaalt hoeveel energie de machine op één moment kan leveren. Een grote accucapaciteit levert dus niet vanzelf meer vermogen. De besturing en het ontwerp van het hoogvoltsysteem bepalen hoe de stroom wordt verdeeld.
Het batterijmanagementsysteem bewaakt iedere cel en module in het pakket. Het BMS graafmachine meet onder meer spanning, stroomsterkte, temperatuur en laadstatus. De actuele laadstatus heet State of Charge, of SoC. De State of Health, of SoH, laat zien hoeveel capaciteit en prestaties de accu nog heeft vergeleken met een nieuw pakket.
Het BMS beschermt de accu tegen overladen, te diepe ontlading en oververhitting. Het kan het laden of werken beperken wanneer de omstandigheden niet veilig zijn. Bij lage temperaturen kan het laadproces trager verlopen. Koeling en soms verwarming houden de hoogvoltagebatterij binnen een geschikt temperatuurbereik.
Je kunt de werktijd niet alleen aan de hand van de accucapaciteit bepalen. Grondsoort, graafdiepte, belasting en rijafstand spelen een rol. Het gebruik van hydraulische functies, de buitentemperatuur en het type aanbouwdeel beïnvloeden het energieverbruik eveneens.
Een hoogvoltagebatterij mag alleen door opgeleid en bevoegd personeel worden geopend of gerepareerd. Zelfs na uitschakeling kunnen delen van de accu en het hoogvoltsysteem gevaarlijke spanning bevatten.
Elektromotoren en elektrische aandrijving
De elektrische aandrijving gebruikt stroom uit de accu voor meerdere motoren. De elektromotor graafmachine drijft de hydraulische pomp aan. Een aparte tractiemotor zorgt voor het rijden en het draaien van de bovenwagen. Een omvormer regelt de juiste spanning, stroom en draairichting voor deze motoren.
Elektrische motoren leveren snel hun volledige koppel. Daardoor reageert de machine direct op jouw bediening. De regeling doseert het vermogen per functie, zodat je rustig kunt rijden of krachtig kunt graven. Tijdens afremmen kan de machine energie terugwinnen. Die stroom gaat terug naar de accu, binnen de grenzen van het batterijmanagementsysteem.
Hydrauliek voor krachtig graven en hijsen
Een elektrische graafmachine gebruikt vaak dezelfde hydraulische basis als een moderne hydraulische graafmachine. De elektromotor drijft de hydraulische pomp aan. Die pomp brengt olie onder druk naar de verschillende functies van de machine.
Bij elektrische hydrauliek wordt het pomptoerental nauwkeurig afgestemd op jouw handeling. De olie stroomt alleen wanneer dat nodig is. Dit beperkt energieverlies en zorgt voor een rustige bediening. De hydraulische cilinders zetten de oliedruk om in beweging van de giek, arm en bak.
De druk en het debiet bepalen samen de graafkracht. Voor hijswerk telt de juiste combinatie van oliedruk, stabiliteit en hydraulische regeling. Zo blijft de hijscapaciteit afgestemd op de belasting, het bereik en de ondergrond.
De belangrijkste onderdelen van de elektrische aandrijflijn
De elektrische aandrijflijn graafmachine brengt stroom stap voor stap naar beweging. Je start bij het laadpunt. Via de laadaansluiting komt energie binnen in de laadmodule. Die regelt de spanning en stroom, zodat de accu veilig wordt geladen.
De hoogspanningsaccu slaat de energie op. Het pakket bestaat uit batterijcellen, modules, een stevige behuizing en beveiliging. Een thermisch systeem houdt de temperatuur binnen veilige grenzen. Het batterijmanagementsysteem bewaakt elke cel en bepaalt wanneer laden of ontladen verantwoord is.
Hoofdcontactoren schakelen het hoogvoltsysteem in en uit. Zekeringen beschermen de installatie tegen een te hoge stroom of kortsluiting. Kabels, stekkers en connectoren zijn speciaal ontworpen voor hoge spanning, hoge stroom, trillingen, vocht en vuil.
Na de accu werkt de vermogenselektronica de stroom verder af. De omvormer stuurt de energie naar de elektromotor. Je kunt daarmee het toerental en het koppel nauwkeurig regelen. De motor zet elektrische energie om in mechanische kracht.
Die kracht drijft een hydraulische pomp aan, of gaat naar de rijaandrijving en zwenkfunctie. De pomp maakt hydraulische druk. Regelventielen sturen die druk naar de cilinders en motoren voor graven, hijsen en rijden.
Een DC-DC-converter verlaagt de hoogspanning naar een bruikbaar niveau. Zo krijgen verlichting, sensoren, displays en accessoires hun voeding. De laagspanningsaccu levert stroom aan 12- of 24-voltsystemen. Deze accu helpt vaak bij het inschakelen van de machine.
De elektrische besturing gebruikt software en sensoren om de aandrijflijn te regelen. Zij meten onder meer de accustatus, temperatuur, druk, snelheid en belasting. Via een CAN-bus of een vergelijkbaar voertuignetwerk wisselen de accu, omvormer, motor, hydrauliek en het display voortdurend gegevens uit.
- Foutcodes tonen waar een storing kan zitten.
- Diagnoserapporten helpen monteurs bij controle en reparatie.
- Meetgegevens kunnen problemen in de accu, laadmodule of sensoren sneller zichtbaar maken.
De onderdelen elektrische graafmachine worden vaak modulair opgebouwd. Daardoor kun je kiezen uit verschillende accupakketten, motorvermogens en laadsystemen. Compacte machines krijgen zo een andere aandrijflijn dan zware modellen.
De efficiëntie hangt af van de hele keten. Tijdens het laden, in de accu, omvormer en elektromotor kan energie verloren gaan. De hydraulische pomp en regelventielen bepalen hoeveel kracht uiteindelijk bij de werkfunctie aankomt.
Welke voordelen biedt elektrisch graven op de bouwplaats?
Een elektrische graafmachine verandert de werkomgeving op meerdere punten. Je krijgt minder lokale uitstoot, minder geluid en vaak meer comfort voor de machinist. De winst hangt wel af van het gebruik, de stroombron en de gekozen laadstrategie.
Minder geluid en lokale uitstoot
Een stille elektrische graafmachine produceert tijdens het werk geen uitlaatgassen op de bouwplaats. Er komt lokaal geen dieselgerelateerde uitstoot van stikstofoxiden en fijnstof uit de uitlaat vrij. Dat maakt emissievrij bouwmaterieel geschikt voor renovatie, sloopwerk in gebouwen en projecten nabij woningen.
Bij werken in stedelijk gebied telt ieder geluidsniveau. Elektromotoren en elektrische hulpsystemen kunnen veel stiller zijn dan een dieselmotor. Het verschil valt vooral op bij stationair draaien en lichte werkzaamheden. Zo ontstaat een geluidsarme bouwplaats met minder hinder voor bewoners, scholen, ziekenhuizen en kantoren.
Minder motorgeluid maakt overleg tussen medewerkers eenvoudiger. Je kunt elkaar beter verstaan en signalen sneller opmerken. Een stille machine is niet automatisch veilig. Rijsignalen, waarschuwingslichten, afzettingen en duidelijke communicatie blijven noodzakelijk.
Het geluidsniveau wordt nooit nul. Hydraulische pompen, rupsbanden en zwenkbewegingen maken geluid. Dat geldt ook voor het contact tussen de bak en de ondergrond. De bodem, de werkwijze en de gekozen machine hebben veel invloed op de ervaren hinder.
Energiezuinig werken en lagere bedrijfskosten
Een energiezuinige graafmachine zet elektriciteit efficiënt om in aandrijfkracht. Bij stilstand blijft er minder energie verloren gaan dan bij een draaiende dieselmotor. Dat kan leiden tot lagere exploitatiekosten, vooral bij intensief gebruik en veel draaiuren.
De CO2-uitstoot bouwmachine hangt af van de gebruikte elektriciteit. Met groene stroom is de klimaatwinst groter dan met elektriciteit uit fossiele bronnen. Je kijkt voor een eerlijk beeld naar de hele levenscyclus: productie van de accu, energiegebruik en recycling.
Een lagere energievraag beïnvloedt de TCO bouwmaterieel. Je vergelijkt daarbij aanschaf, stroom, onderhoud, restwaarde en inzetbaarheid. De onderhoudskosten elektrische graafmachine kunnen lager uitvallen door minder bewegende onderdelen en het ontbreken van motorolie, filters en uitlaatonderdelen. Controle van de accu, hydrauliek, banden en veiligheidssystemen blijft nodig.
Prestaties, werktijd en laadmogelijkheden
Elektrisch bouwmaterieel kan krachtig werken bij graaf-, hijs- en egalisatiewerk. De werktijd elektrische graafmachine hangt af van accucapaciteit, belasting, temperatuur en werkmethode. Een planning met vaste laadmomenten voorkomt stilstand.
De laadtijd accu graafmachine verschilt per model en laadvermogen. Voor korte pauzes kan snelladen bouwmachine extra inzet bieden. Een vaste laadplek met passende laadinfra bouwplaats maakt het werk overzichtelijk en veilig.
Bij lange werkdagen kan een accuwissel graafmachine een praktische oplossing zijn. Je vervangt een lege accu door een volle accu en laadt de gebruikte accu buiten de productietijd. De keuze tussen laden en wisselen hangt af van machinegewicht, beschikbare ruimte, veiligheid en het werkritme.
Wat zijn de aandachtspunten bij het gebruik en onderhoud?
Veiligheid staat voorop bij het onderhoud van een elektrische graafmachine. Laat werk aan de hoogspanningsaccu, omvormer, elektromotor en kabels alleen uitvoeren door gekwalificeerde technici. Schakel de machine uit, beveilig haar tegen opnieuw inschakelen en volg de voorgeschreven wachttijd. Een spanningscontrole blijft nodig; alleen uitschakelen is bij hoogspanning niet voldoende.
Voer elke werkdag een elektrische machine inspectie uit. Controleer hydrauliekolie, lekkages, slangen, koppelingen, rupsbanden en de werkuitrusting. Kijk ook naar laadkabels, connectoren, waarschuwingslampen en beschermkappen. Beschadigde kabels, vocht in stekkers, losse verbindingen en foutmeldingen mag je niet negeren. Gebruik de machine pas weer na beoordeling volgens de fabrieksprocedure. Ook filters, olie, cilinders, draaipunten en slangen blijven onderdeel van het onderhoud.
Goed accuonderhoud van een bouwmachine ondersteunt de batterijlevensduur. Bewaar de accu binnen de laadstatus en temperatuur die de fabrikant voorschrijft. Vermijd langdurige opslag met een lege of volledig geladen accu. Hoge temperaturen, diepe ontlading, vaak snelladen en zware belasting versnellen veroudering. Het batterijmanagementsysteem beperkt risico’s, maar voorkomt slijtage niet. Bij schade, rook, een vreemde geur, sterke warmte of vervorming neem je afstand en volg je de calamiteitenprocedure. Open of verplaats een beschadigde accu nooit zelf.
Let bij het laden op laadveiligheid. Gebruik passende laadapparatuur en houd stekkers en kabels schoon, droog en vrij van schade. Kies een goed geventileerde laadplek die bereikbaar is en bescherming biedt tegen aanrijdingen. Voorkom struikelgevaar en volg de instructies van de fabrikant. Plan daarnaast periodieke service voor foutcodes, isolatieweerstand, koeling, laadfuncties en batterijstatus. Beoordeel vóór huur of aankoop ook werktijd, laadvoorziening, capaciteit, veiligheidseisen, servicepartner en totale kosten. Praktische onderhoudsregels voor elektrisch materieel vind je bijvoorbeeld in deze gids voor elektrisch tuingereedschap.
